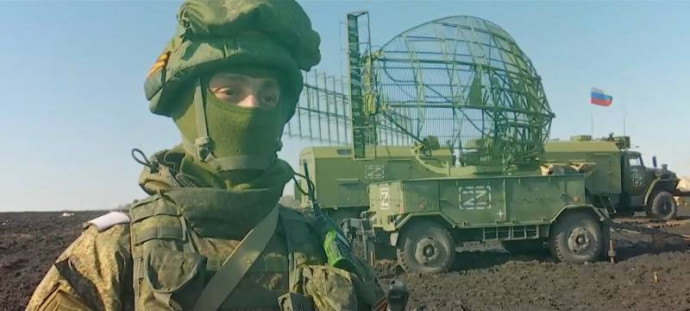

РЛС «Небо-СВ» и ее командир
С целью защиты мирного населения и войск российская армия развернула в зоне проведения Спецоперации развитые эшелонированные системы противовоздушной обороны. В частности, постоянное дежурство несут радиолокационные станции разных типов, отвечающие за освещение обстановки, обнаружение воздушных целей и выдачу целеуказания. Используются как отдельные комплексы с высокими характеристиками, так и РЛС из состава зенитных систем.
Радиолокационное поле
В связи с наличием у противника авиации, ракетного вооружения и иных систем нападения в Спецоперации задействованы подразделения ПВО. Из сообщений министерства обороны следует, что в такой работе участвует как войсковая, так и объектовая ПВО. Используется техника разных типов, в т.ч. разнообразные РЛС.
При помощи станций современных типов создано и поддерживается радиолокационное поле, покрывающее весь Донбасс и ближайшие районы Украины. Это позволяет своевременно засекать летящие объекты и принимать меры, в т.ч. выполнять перехват. Наиболее совершенные РЛС, о применении которых сообщалось, находят воздушные цели на дистанциях не менее 400-500 км.
По известным данным, для создания такого радиолокационного поля используется техника разных классов и типов. Так, на максимальную глубину территории противника работают отдельные радиолокационные комплексы нескольких типов. Они выдают информацию о воздушной обстановке штабам, которые осуществляют дальнейшее распределение данных и целей.
Оператор «Неба-СВ» за работой
Целеуказание от таких РЛС может поступать на собственные локаторы зенитных комплексов для дальнейшей работы. Кроме того, станции ЗРК могут работать и самостоятельно и контролировать зоны радиусом в десятки и сотни километров. Эти станции отвечают за сопровождение целей и непосредственно участвуют в перехвате. Радиус их действия зависит от класса и дальности полета ракет. Собственные РЛС имеют все сухопутные ЗРК и ЗРПК, состоящие на вооружении российской армии.
Необходимо отметить и специализированные системы. Так, для защиты войск и гражданского населения используются РЛС контрбатарейной борьбы. Они засекают стрельбу ствольной и реактивной артиллерии, а также рассчитывают огневую позицию противника и район падения снарядов. Информация о расположении вражеской артиллерии выдается своим огневым средствам для ответного удара.
Дальнее обнаружение
Согласно сообщениям Минобороны, задачи освещения воздушной обстановки на большой глубине решается при помощи современных РЛС семейства «Небо». На вооружении войсковой и объектовой ПВО имеется несколько станций этой линейки с разными характеристиками и отличающимися возможностями. При этом, несмотря на различия, все они могут работать в общих контурах управления и снабжать любые ЗРК требуемой информацией.
Так, еще в марте стало известно, что ПВО сухопутных войск использует в Спецоперации станции 1Л13 «Небо-СВ». Это подвижная двухкоординатная станция с возможностью обнаружения объектов типа «истребитель» на дальности до 350 км. При необходимости, РЛС дополняется радиовысотомером, запросчиком и другими средствами.

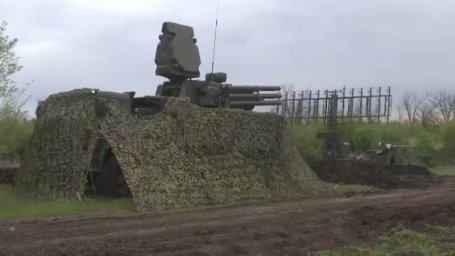

Станция «Ниобий-СВ» дежурит под прикрытием «Панциря-С1»
Другим представителем семейства «Небо» является РЛС 1Л125 «Ниобий-СВ», тоже предназначенная для войсковой ПВО. Эта станция построена на самоходных шасси и может перемещаться между позициями. Обеспечено постоянное дежурство и обнаружение самолетов на дальности 450-500 км. Как сообщалось, в ходе Спецоперации станции 1Л125 используются в качестве источника данных для ракетных комплексов С-300В.
Войска ПВО-ПРО тоже задействованы в боевом дежурстве. Их представляют расчеты модернизированных РЛС «Небо-Т», принятых на вооружение в недавнем прошлом. За счет новых компонентов и технологий дальность действия была увеличена до 600 км. Данные от «Неба-Т» могут использоваться разными потребителями.
В составе комплексов
В состав зенитных ракетных комплексов разных типов входят свои собственные РЛС для сопровождения целей и управления стрельбой. Так, система войсковой ПВО С-300В комплектуется сразу несколькими станциями. Это РЛС обзора 9С15М или ее модификации, станция секторного обзора 9С19М, а также станция наведения ракет 9С32. Они способны засекать и брать на сопровождение воздушные цели на дальностях до 150 км, что соответствует возможностям их ракет.
Войсковые ЗРК средней дальности линейки «Бук» тоже включают несколько радиолокационных средств. Так, в комплексе «Бук-М3» присутствуют РЛС обнаружения 9С18М3 с дальностью не менее 120 км, а также отдельная станция обнаружения и целеуказания 9С36М с дальностью 70 км. На самоходной огневой установке имеется собственная многофункциональная РЛС, параметры которой соответствуют характеристикам и потребностям зенитной ракеты.

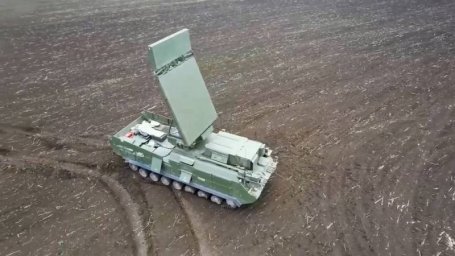

РЛС обнаружения 9С18М3 комплекса «Бук-М3»
ЗРК «Тор» и ЗРПК «Панцирь-С1» предназначаются для разных войск, но при их разработке использовались схожие идеи. Так, боевые модули обеих машин оснащены сразу двумя РЛС разного назначения. Используются собственные станции обнаружения целей и РЛС сопровождения и управления огнем. Дальность этих станций не превышает десятков километров, но соответствует потребностям комплексов. Используя две штатные станции, «Тор» и «Панцирь» могут работать самостоятельно и без помощи других РЛС. Впрочем, предусмотрена возможность внешнего целеуказания.
Против артиллерии
В свете актуальных угроз особое значение в рамках Спецоперации имеет контрбатарейная борьба. В этой сфере, по разным данным, активно используются специализированные РЛС с особыми функциями. Прежде всего, это самоходный комплекс 1Л259М «Зоопарк-1».
«Зоопарк-1» представляет собой самоходную бронированную машину с РЛС и АФАР. Локатор способен с дистанции в десятки километров засекать воздушные объекты, в т.ч. малоразмерные и скоростные, такие как артиллерийские снаряды и минометные мины. Также аппаратура завязывает трассу объекта и рассчитывает его полную траекторию, определяя место запуска и район падения. Данные передаются в штаб или непосредственно огневым средствам.

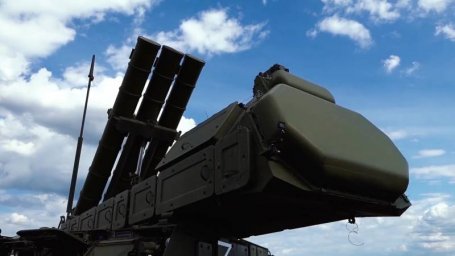

Многофункциональная РЛС на огневой установке «Бука-М3»
Стартовые позиции ракет вычисляются на расстояниях до 40-45 км, позиции РСЗО – до 30-35 км. Минометы основных калибров выявляются практически на всех рабочих дальностях. Кроме того, 1Л259М может контролировать результаты стрельбы своей артиллерии или ракетных комплексов, засекая разрывы и определяя их координаты.
На вооружении российской армии также состоят другие контрбатарейные РЛС, такие как 1Л271 «Аистенок» или 1Л111 «Фара». Они выполнены переносными и отличаются малыми размерами и массой. Кроме того, они показывают меньшие характеристики дальности и производительности.
Боевая работа
Задействованные в Спецоперации войска построили и эксплуатируют развитую и эффективную систему противовоздушной обороны со всеми необходимыми компонентами. Ее элементы несут постоянное дежурство и своевременно справляются с возникающими угрозами.
Наилучшие результаты наша ПВО показала при борьбе с украинской авиацией. Самолеты и вертолеты противника практически полностью уничтожены, а их эффективная боевая работа исключается. Почти любой новый боевой вылет с входом в зону действия российских РЛС и ЗРК завершается поражением. То же касается и беспилотных летательных аппаратов – каждый день противник теряет по несколько таких изделий.

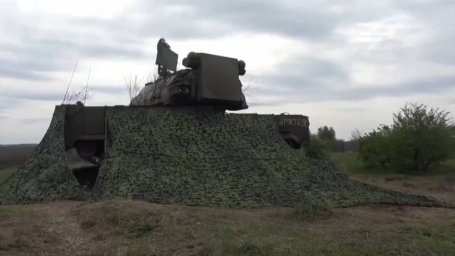

«Тор-М2» на позиции. Видны обе РЛС
Высокие результаты РЛС и ЗРК показывают и в борьбе с тактическими ракетами и реактивной артиллерией. Относительно крупные ракеты с предсказуемой баллистической траекторией засекаются и своевременно поражаются. Прорваться удается лишь отдельным изделиям, и эффективность ударов резко сокращается.
Перехват артиллерийских снарядов или минометных мин пока остается за пределами возможностей ПВО, но эта проблема решается иными методами. Наличные РЛС засекают летящие снаряды и вычисляют позиции артиллерии, как ствольной, так и реактивной. Затем по этим координатам наносят удар наземные и воздушные комплексы. Системы противника уничтожаются, и более не несут никакой угрозы.
Таким образом, радиолокационные станции всех типов и классов в очередной раз подтверждают свое значение для вооруженных сил и показывают высокий потенциал. При этом текущая Спецоперация позволяет проверить технику в реальных условиях, а также выявить те или иные недочеты. По итогам операции будет проведен новый этап совершенствования техники и тактики, и он даст очевидные полезные результаты.
